Prečo palety blokových strojov praskajú a ako tomu môžete zabrániť?

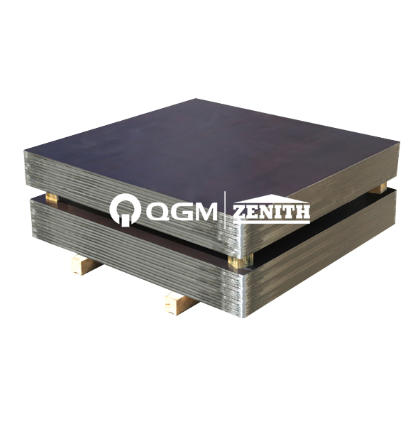

Blokové strojové paletysú tichými ťahúňmi výroby betónových tvárnic. Podporujú čerstvo vytvorené bloky, prenášajú ich vytvrdzovaním a odolávajú opakovaným vplyvom vibrácií a odformovania. Napriek svojej kritickej úlohe palety často praskajú predčasne, čo vedie k zastaveniu výroby, problémom s kvalitou a nákladným výmenám. Prečo palety blokových strojov praskajú? Odpoveď spočíva v kombinácii faktorov: únava materiálu cyklickým zaťažovaním, rázové namáhanie pri vyberaní z formy, tepelné cykly vo vytvrdzovacích komorách a nedostatočná údržba. V Quangong Machinery Co., Ltd. sme analyzovali tisíce zlyhaných paliet v rôznych blokových závodoch a identifikovali sme primárne príčiny, a čo je dôležitejšie, najúčinnejšie stratégie prevencie. Pochopenie týchto faktorov je prvým krokom k predĺženiu životnosti paliet a zabezpečeniu hladkej a neprerušovanej výroby.

Popraskané palety nie sú len na obtiaž – sú významným faktorom ovplyvňujúcim náklady. Jedna prasknutá paleta môže poškodiť formu blokového stroja, spôsobiť nerovnomerné zhutnenie a viesť k vyradeniu blokov. Vo veľkoobjemových operáciách môže predčasne zlyhaná paleta stáť stovky dolárov v priamej výmene plus tisíce v strate produkcie. Naša továreň vyvinula komplexný prístup k návrhu a údržbe paliet, ktorý rieši základné príčiny praskania. Tento článok podrobne popisuje mechanické, tepelné a prevádzkové príčiny prasklín paliet, poskytuje podrobnú tabuľku technických špecifikácií pre náš sortiment paliet a ponúka užitočné tipy na prevenciu. Či už používate drevené, oceľové alebo kompozitné palety, zásady, ktoré zdieľame, vám pomôžu maximalizovať vašu investíciu do paliet a zachovať konzistentnú kvalitu blokov.

Obsah

• 1. Prečo únava materiálu spôsobuje praskanie paliet blokového stroja?
• 2. Ako k praskaniu paliet prispieva náraz a tepelné namáhanie?
• 3. Aké sú kľúčové špecifikácie nášho sortimentu paliet blokových strojov?
• 4. Ako môže správna manipulácia a údržba zabrániť vzniku trhlín na paletách?
• Často kladené otázky (FAQ)
• Záver a konzultácie pri výbere paliet

Prečo únava materiálu spôsobuje praskanie paliet blokového stroja?

Únava materiálu je hlavným dôvodom zlyhania paliet blokových strojov. Zakaždým, keď je paleta umiestnená pod formu, dostane vysokoenergetické vibrácie na zhutnenie betónovej zmesi. Toto cyklické zaťaženie, ktoré sa počas životnosti palety opakuje tisíckrát, postupne oslabuje štruktúru materiálu. V prípade oceľových paliet únava začína pri mikroskopických koncentráciách napätia – zvarové body, ostré hrany alebo povrchové nedokonalosti – a šíri sa ako vlasové trhliny, ktoré nakoniec vedú k úplnému zlomeniu. U drevených paliet sa únava prejavuje oddeľovaním a delamináciou vlákien, ktoré sa potom šíria do trhlín plnej hrúbky. Naša továreň naQuangong Machinery Co., Ltd.vykonala rozsiahle únavové testy na rôznych materiáloch paliet a zistili sme, že počet cyklov do zlyhania sa môže meniť od 5 000 v prípade zle navrhnutých drevených paliet až po viac ako 150 000 v prípade našich prémiových oceľových paliet.

Kľúčové faktory, ktoré urýchľujú únavu materiálu v paletách blokového stroja:

• Intenzita vibrácií:Moderné blokové stroje pracujú pri frekvenciách od 4 000 do 7 000 otáčok za minútu a poskytujú milióny úderov počas životnosti palety. Vyššia amplitúda vibrácií priamo zvyšuje namáhanie povrchu palety, čím sa znižuje únavová životnosť. Naša továreň odporúča prispôsobiť hrúbku palety a materiál vibračnej energii stroja.
• Nerovnomerné rozloženie zaťaženia:Keď bloky nie sú rovnomerne umiestnené na palete, alebo keď dutina formy nie je dokonale vyrovnaná, dochádza k lokalizovaným koncentráciám napätia. Tieto vysoko namáhané zóny sa stávajú východiskovými bodmi pre vznik únavových trhlín. Zistili sme, že správne zarovnanie foriem a starostlivé umiestnenie paliet môže zdvojnásobiť životnosť palety.
• Koncentrácia okrajového napätia:Rohy a hrany palety sú obzvlášť citlivé na únavu, pretože sú vystavené vyššiemu namáhaniu v ohybe počas demontáže a prepravy. Naše palety majú zaoblené rohy a zosilnené hrany, aby rovnomernejšie rozložili napätie.
• Variácie kvality materiálu:Oceľové palety vyrobené z ušľachtilej ocele alebo s nekvalitnými zvarmi budú mať oveľa kratšiu únavovú životnosť. Naša továreň používa triedy ocele S235JR a S355JR, ktoré ponúkajú vynikajúcu odolnosť proti únave. Pre drevené palety odporúčame druhy tvrdého dreva, ako je dub alebo buk, so správnou orientáciou vlákien, aby sa zabránilo štiepeniu.

Prípadová štúdia z blokového závodu v Austrálii ilustruje vplyv únavy materiálu. Závod používal oceľové palety s hrúbkou 8 mm, ktoré po približne 20 000 cykloch (asi 6 mesiacov prevádzky) praskali. Po prechode na naše 10 mm oceľové palety s tepelným spracovaním uvoľňujúcim napätie a vylepšenou geometriou zvarov sa priemerná životnosť paliet zvýšila na 65 000 cyklov, čo je trikrát dlhšie. Závod ušetril 45 000 AUD ročne na nákladoch na výmenu paliet a znížil prestoje vo výrobe o 12 percent. Tento príklad podčiarkuje dôležitosť výberu paliet navrhnutých s odolnosťou proti únave ako primárnym hľadiskom.

Aby sme sa vyrovnali s únavou, naša továreň vyvinula vlastný dizajn, ktorý zahŕňa vzor drážky na uvoľnenie napätia na povrchu palety. Tento vzor prerozdeľuje vibračnú energiu a bráni jej koncentrácii v ktoromkoľvek bode. Okrem toho používame viacprechodový proces zvárania s riadeným chladením, aby sme minimalizovali zvyškové napätia, ktoré prispievajú k iniciácii trhlín. Ponúkame tiež službu testovania paliet, ktorá využíva tenzometre na mapovanie rozloženia napätia na vašich existujúcich paletách, pričom identifikuje potenciálne zóny zlyhania skôr, ako prasknú. Tento proaktívny prístup je najefektívnejší spôsob boja proti únave materiálu a predĺženia životnosti paliet.

Ako nárazové a tepelné namáhanie prispievajú k praskaniu paliet?

Okrem únavy sú palety blokových strojov vystavené dvom ďalším hlavným typom namáhania: rázovému namáhaniu a tepelnému namáhaniu. Rázové napätia vznikajú počas procesu vyberania z formy, keď sú čerstvo vytvorené bloky vytlačené z formy na paletu. To môže spôsobiť ostré zaťaženie s vysokou veľkosťou, ktoré môže časom spôsobiť priehlbiny a mikrotrhlinky. Tepelné napätie vzniká pri procese vytvrdzovania, najmä v systémoch, ktoré využívajú paru alebo horúcu vodu. Paleta sa pri zahrievaní rozťahuje a pri ochladzovaní sa zmršťuje, čím vznikajú vnútorné napätia, ktoré môžu viesť k praskaniu, ak materiál alebo dizajn nie sú schopné prispôsobiť sa tejto rozmerovej zmene. Naša továreň v QGM vyvinula špecifické návrhy paliet a výber materiálov na zmiernenie nárazového a tepelného namáhania, čím zaisťuje, že naše palety zostanú bez trhlín aj v najnáročnejších prostrediach.

Špecifické spôsoby, akými náraz a tepelné namáhanie spôsobujú praskanie:

• Vplyv odformovania:Keď blokový stroj odoberá bloky z formy, bloky môžu spadnúť o niekoľko milimetrov na paletu. Tento opakovaný pád v kombinácii s hmotnosťou blokov (často 50-100 kg na paletu) vytvára lokalizovaný náraz, ktorý môže preraziť oceľové palety alebo rozštiepiť drevené palety. Časom sa tieto povrchové nedokonalosti stanú koncentrátormi napätia, čo vedie k iniciácii trhlín.
• Tepelné cyklovanie:V komorách na vytvrdzovanie parou môže teplota palety stúpnuť na 60-80 °C a potom ochladiť na okolitú teplotu. Oceľ má relatívne vysoký koeficient tepelnej rozťažnosti (12 x 10^-6 /°C), čo znamená, že 1,2 metra dlhá oceľová paleta sa roztiahne približne o 0,8 mm v teplotnom rozsahu 60°C. Ak je paleta obmedzená (napr. pevným paletovým dopravníkom), táto expanzia môže spôsobiť deformáciu a praskanie spôsobené napätím. Naše palety sú navrhnuté s rozširujúcimi štrbinami a sú namontované na flexibilných nosičoch, ktoré umožňujú voľný pohyb.
• Stres spôsobený vlhkosťou:V drevených paletách absorpcia vlhkosti a desorpcia počas vytvrdzovania spôsobujú napučiavanie a zmršťovanie dreva. Táto cyklická zmena rozmerov vytvára vnútorné napätia, ktoré môžu viesť ku kontrole povrchu a prípadne k štiepeniu. Naša továreň odporúča používať drevo vysušené v peci s ochranným náterom, aby sa minimalizovalo praskanie spôsobené vlhkosťou.

Tepelný stres môže byť obzvlášť zákerný, pretože nie je vždy viditeľný. Paleta sa môže javiť ako zdravá, ale kumulatívny účinok tisícok tepelných cyklov môže spôsobiť tvorbu mikrotrhlín v materiáli. Tieto mikrotrhliny nakoniec prerastú do makrotrhlín, ktoré ovplyvňujú kvalitu bloku. V jednom pozoruhodnom prípade blokový závod v Európe zaznamenal prudký nárast praskania paliet, ktorý súvisel s inštaláciou nového systému vytvrdzovania pri vyššej teplote. Prechodom na naše tepelne stabilizované oceľové palety (s predbežným tepelným spracovaním na zmiernenie zvyškového napätia) závod znížil mieru praskania o 90 percent.

Na zmiernenie nárazových napätí naša továreň odporúča používať palety s hrubšou povrchovou vrstvou alebo vymeniteľnou oterovou doskou. Naše prémiové oceľové palety majú tvrdený povrch (45-50 HRC), ktorý odoláva pretlačeniu, a dizajn so skosenými okrajmi, ktorý znižuje koncentráciu napätia. Pre drevené palety ponúkame vystuženú konštrukciu s laminovanými vrstvami tvrdého dreva, ktoré rovnomernejšie rozložia nárazové sily. Poskytujeme tiež gumenú tlmiacu podložku, ktorú možno pripevniť na povrch palety, aby absorbovala náraz pri demontáži. Riešením nárazového aj tepelného namáhania prostredníctvom výberu materiálu a konštrukčnej geometrie sa výrazne znižuje riziko prasknutia, čo vedie k dlhšej životnosti paliet a konzistentnejšej výrobe blokov.

Aké sú kľúčové špecifikácie nášho sortimentu paliet blokových strojov?

Quangong Machinery Co., Ltd. vyrába kompletný sortiment blokových strojových paliet navrhnutých tak, aby odolali náročnosti veľkoobjemovej výroby betónu. Naše portfólio paliet zahŕňa vysokopevnostné oceľové palety, upravené drevené palety (pre aplikácie s nižšou hmotnosťou) a hybridné kompozitné palety, ktoré spájajú výhody oboch. Nižšie uvedená tabuľka poskytuje kľúčové špecifikácie pre naše najobľúbenejšie modely oceľových paliet, ktoré sa používajú v spojení s rôznymi typmi blokových strojov, vrátane našej série nemeckých blokových strojov Zenith. Všetky rozmery sú prispôsobiteľné a naša továreň môže vyrábať palety, ktoré zodpovedajú akejkoľvek konfigurácii stroja alebo formy.

Okrem štandardných modelov ponúka naša továreň vlastné funkcie na zvýšenie odolnosti a výkonu paliet. Patria sem: podrezané drážky pre lepšie vyberanie z formy, štrbinové otvory pre lepšiu trakciu paletového dopravníka a náter odolný voči vysokej teplote (pre aplikácie vytvrdzovania parou). Ponúkame aj službu prestavby paliet, kde obrúsime povrch opotrebovaných oceľových paliet a zvaríme nový oterový plech, čím predĺžime životnosť palety až o 60 percent za zlomok ceny novej palety.

Kontrola kvality je pri výrobe paliet prvoradá. Každá oceľová paleta sa podrobuje testu rovinnosti (maximálna odchýlka 1,5 mm na meter) a kontrole magnetických častíc, aby sa zistili prípadné povrchové alebo podpovrchové trhliny. Vykonávame tiež vibračný test, ktorý simuluje 10 000 cyklov prevádzky blokového stroja, aby sme sa uistili, že paleta odolá skutočným podmienkam. Každá paleta je označená jedinečným sériovým číslom, čo nám umožňuje sledovať históriu jej výroby a poskytnúť cielenú podporu, ak sa vyskytnú nejaké problémy. Na naše palety sa vzťahuje 12-mesačná záruka na výrobné chyby a pre veľkoobjemových zákazníkov ponúkame množstevné zľavy a programy výmeny paliet.

Ako môže správna manipulácia a údržba zabrániť vzniku trhlín na paletách?

Zatiaľ čo kvalita samotnej palety je kritická, spôsob, akým sa s ňou manipuluje a ako sa s ňou udržiava, má rovnako významný vplyv na jej životnosť. Mnohé trhliny na palete nie sú nevyhnutné – sú výsledkom nesprávnej manipulácie, nesprávnych postupov čistenia alebo nedostatočného mazania. Naša továreň v Quangong Machinery Co., Ltd. vyvinula komplexný program starostlivosti o palety, ktorý zdieľame so všetkými našimi zákazníkmi. Dodržiavaním týchto pokynov môžu prevádzkovatelia blokových závodov často predĺžiť životnosť paliet o 50 percent alebo viac, čo vedie k podstatným úsporám nákladov a menšiemu počtu prerušení výroby.

Kľúčové postupy pri manipulácii a údržbe, aby sa zabránilo praskaniu palety:

• Pravidelné čistenie a kontrola:Po každej zmene odstráňte z povrchu palety všetok zvyškový betón a nečistoty. Použite plastovú škrabku alebo mäkkú kefku – vyhnite sa kovovým nástrojom, ktoré môžu poškriabať povrch a vytvárať napätie. Skontrolujte paletu, či nejaví známky prasknutia alebo deformácie, najmä okolo okrajov a v blízkosti oblastí podopierajúcich bloky. Včasná detekcia umožňuje opravu alebo výmenu skôr, ako dôjde ku katastrofálnej poruche.
• Mazanie pohyblivých častí:Pri paletách, ktoré sú súčasťou dopravníkového systému, sa uistite, že sú valčekové ložiská a vodiace koľajnice správne namazané. Trenie spôsobené nesprávne nastavenými alebo zaseknutými valcami môže spôsobiť ohýbanie alebo skrútenie palety, čo vedie k prasknutiu v dôsledku napätia. Naša továreň odporúča mesačnú kontrolu mazania pomocou vysokokvalitného maziva na báze lítia.
• Postupy skladovania:Ak palety nepoužívate, skladujte ich na suchom, krytom mieste mimo dosahu priameho slnečného žiarenia a extrémnych teplotných výkyvov. Pri drevených paletách sa vyhýbajte ich skladovaniu v kontakte so zemou, pretože vlhkosť môže preniknúť a urýchliť rozklad. Palety naskladajte s dostatočným vetraním, aby mohla vlhkosť uniknúť.
• Pravidelná obnova povrchu:V prípade oceľových paliet možno opotrebovaný povrch obnoviť brúsením alebo frézovaním, aby sa obnovila rovinnosť. Tým sa tiež odstránia všetky mikroskopické trhliny, ktoré sa mohli začať. Naša továreň ponúka službu renovácie, pri ktorej opracujeme povrch palety a nanesieme nový ochranný náter, čím palete efektívne vdýchne nový život.

Vzorový príklad dôležitosti údržby pochádza z blokového závodu v Južnej Afrike. V závode dochádzalo k praskaniu paliet každých 8 000 – 10 000 cyklov, a to aj napriek použitiu našich prémiových oceľových paliet. Po obhliadke miesta sme zistili, že ich proces čistenia paliet zahŕňal použitie kovovej drôtenej kefy, ktorá vytvárala mikroskopické škrabance, ktoré slúžili ako miesta iniciácie prasklín. Po prechode na kefu s nylonovými štetinami a implementácii týždenného kontrolného postupu sa životnosť paliet zvýšila na viac ako 30 000 cyklov, čím sa závodu ušetrilo viac ako 30 000 USD ročne na nákladoch na výmenu paliet.

Ďalej odporúčame implementovať systém rotácie paliet, najmä pre prevádzky, ktoré prevádzkujú viacblokové stroje. Rotáciou paliet medzi rôznymi strojmi sa vzor opotrebovania stáva rovnomernejším a žiadna paleta nie je vystavená najhoršiemu scenáru stresu. Naša továreň poskytuje denník paliet, ktorý sleduje počet cyklov, ktoré každá paleta dokončila, čo umožňuje manažérom závodu predvídať potreby údržby a proaktívne plánovať výmenu. Vďaka systematickej údržbe je možné maximalizovať životnosť paliet blokových strojov, čím sa zabezpečí konzistentná kvalita blokov a znížia sa celkové výrobné náklady.

Často kladené otázky (FAQ)

Otázka 1: Koľko hodín vydrží typická paleta blokového stroja pred prasknutím?

Odpoveď: Životnosť palety blokového stroja sa značne líši v závislosti od materiálu, konštrukcie, prevádzkových podmienok a údržby. Štandardná 8 mm oceľová paleta v stredne výkonnom závode môže vydržať 20 000 až 30 000 cyklov (približne 6-12 mesiacov), zatiaľ čo 10 mm alebo 12 mm oceľová paleta v dobre udržiavanom závode môže presiahnuť 60 000 cyklov. Drevené palety zvyčajne vydržia 5 000 až 10 000 cyklov. Prémiové oceľové palety našej továrne sú navrhnuté tak, aby dosiahli 50 000 až 80 000 cyklov pri typických prevádzkových podmienkach a máme zdokumentované prípady viac ako 100 000 cyklov pri správnej údržbe. Kľúčom k dlhej životnosti nie je len samotná paleta, ale aj prevádzkové a údržbové postupy.

Otázka 2: Môžu byť popraskané palety blokových strojov opravené alebo by sa mali vždy vymeniť?

Odpoveď: V mnohých prípadoch je možné prasknuté palety opraviť, najmä ak je prasklina malá a nachádza sa v nekritickej oblasti. Pri oceľových paletách je možné malé trhliny zvariť a vybrúsiť. Pri drevených paletách je možné vymeniť prasknutú dosku. Ak je však trhlina veľká alebo sa nachádza v blízkosti nosnej plochy, je bezpečnejšie a cenovo výhodnejšie paletu vymeniť. Naša továreň ponúka službu opravy paliet pre oceľové palety, ktorá zahŕňa detekciu trhlín, zváranie, tepelné spracovanie na zmiernenie napätia a obnovu povrchu. Táto služba dokáže vrátiť paletu do takmer pôvodného stavu za 40 – 60 percent nákladov na novú paletu. Odporúčame každoročnú kontrolu paliet, aby ste zistili, ktoré palety sú vhodné na opravu a ktoré by sa mali vyradiť.

Otázka 3: Aký materiál je najviac odolný voči praskaniu pre palety blokových strojov?

Odpoveď: Pre odolnosť proti praskaniu v náročných prostrediach výroby blokov ponúka vysokopevnostná oceľ (S355JR alebo ekvivalent) s povrchovou tvrdosťou 45-50 HRC najlepšiu kombináciu pevnosti, húževnatosti a odolnosti proti únave. Palety s podšívkou Hardox (séria QMP-S12) našej továrne sú špeciálne navrhnuté pre extrémnu odolnosť, s povrchom odolným voči opotrebovaniu, ktorý tiež poskytuje vynikajúcu odolnosť proti praskaniu. Drevené palety, aj keď sú cenovo dostupnejšie, sú náchylnejšie na praskanie v dôsledku vlhkosti a nárazu a vo všeobecnosti sa neodporúčajú pre rastliny s vysokým výkonom. Kompozitné palety ponúkajú strednú cestu s dobrou odolnosťou proti praskaniu, ale vyššou cenou ako drevo.

Otázka 4: Ako zistím, či moja paleta praskne, aby som predišiel náhlemu zlyhaniu?

Odpoveď: Existuje niekoľko varovných signálov, ktoré naznačujú hroziace prasknutie palety. V prípade oceľových paliet hľadajte akékoľvek viditeľné hrdzavé škvrny alebo zmenu farby – môžu to byť známky mikrotrhlín v miestach, kde prenikla vlhkosť. Zmena zvuku pri prevádzke blokového stroja, konkrétne viac kovové cinkanie, môže naznačovať, že paleta stratila svoju tuhosť. Pravidelné kontroly rovinnosti (pomocou pravítka) môžu odhaliť deformáciu, ktorá často predchádza praskaniu. V prípade drevených paliet sú akékoľvek trhliny alebo triesky okolo okrajov včasným varovným signálom. Naša továreň odporúča týždennú vizuálnu kontrolu a mesačné meranie rovinnosti na včasné zachytenie problémov. Okrem toho ponúkame službu ultrazvukovej detekcie trhlín pre oceľové palety, ktorá dokáže identifikovať podpovrchové trhliny skôr, ako sa stanú viditeľnými.

Otázka 5: Má spoločnosť Quangong Machinery Co., Ltd. ponúkať program výmeny paliet pre prevádzkovateľov blokových závodov?

Odpoveď: Áno, našim zákazníkom ponúkame komplexný program výmeny paliet. V rámci tohto programu môžete vrátiť opotrebované alebo prasknuté palety do našej továrne a my vám poskytneme repasované palety za zníženú cenu. Tento program je obzvlášť výhodný pre veľkoobjemové blokové závody, ktoré každoročne prechádzajú množstvom paliet. Vrátené palety sú kontrolované, opravené, povrchovo upravené a opätovne certifikované, aby spĺňali pôvodné špecifikácie. Tento kruhový prístup znižuje množstvo odpadu, znižuje náklady na palety a zaisťuje, že budete mať vždy stabilnú dodávku paliet vysokej kvality. Ak sa chcete dozvedieť viac o výmennom programe a zmluvných podmienkach, kontaktujte náš obchodný tím.

Záver: Chráňte svoju investíciu pomocou vysokokvalitných paliet a proaktívnej údržby

Palety blokových strojov sú kritickou investíciou do vašej výrobnej linky a ich neočakávané zlyhanie môže byť nákladné a rušivé. Pochopenie toho, prečo palety praskajú – či už v dôsledku únavy materiálu, nárazového namáhania, tepelných cyklov alebo zlej údržby – je prvým krokom k prevencii. Výberom správneho materiálu a hrúbky paliet pre vašu konkrétnu aplikáciu, implementáciou prísneho plánu údržby a používaním kvalitných paliet od dôveryhodného výrobcu, ako je Quangong Machinery Co., Ltd., môžete výrazne predĺžiť životnosť paliet, znížiť prestoje a zlepšiť kvalitu bloku. Široký sortiment oceľových, drevených a kompozitných paliet našej továrne je navrhnutý tak, aby spĺňal najvyššie štandardy odolnosti a náš technický tím je pripravený pomôcť vám optimalizovať vašu stratégiu správy paliet.

Máte časté zlyhania paliet alebo chcete vylepšiť svoj paletový inventár?Kontaktujte Quangong Machinery Co., Ltd. dnesza komplexnú paletovú konzultáciu. Zanalyzujeme vaše výrobné údaje, odporučíme ideálny model palety a poskytneme podrobný plán implementácie. Pre kvalifikovaných zákazníkov ponúkame aj bezplatný skúšobný program paliet.Vyžiadajte si vzorku paliet a sprievodcu údržbou teraz od Quangong Machinery Co., Ltd. a urobte prvý krok k výrobe blokov bez trhlín.
